Verbindungsmuffe RAPID JOINT L10-IP68
Verbindungsmuffe RAPID JOINT L10-IP68
Product number:
84033
| Device type: | Gel-filled connection sleeve |
|---|---|
| Dimensions: | 210 x 65 (D) mm |
| Cable diameter: | 16 – 20 mm (without cable gland up to max. 31 mm) |
| Cable entries: | 2 |
| Durability: | unlimited shelf life |
| Electrical properties: | EN 50393 (with test under water level and water between the cable cores) in class 2 according to standard CEI 64-8 |
| Fire classification test gel: | UL94-HB |
| Flammability test: | CEI 20-35, IEC 60332-1, HD405-1 (where applicable) |
| Halogen-free: | Yes |
| Laying temperature: | -40 °C to +50 °C |
| Maximum cable structure: | 5 x 10 mm² (without cable gland 5 x 25 mm²) |
| Operating temperature: | +90°C |
| Plastic test: | UL94-V2 |
| Protection class: | IP68 / IP69K |
| Strain relief: | Through cable glands |
| Type: | Rapid Joint |
| UV resistant: | Yes |

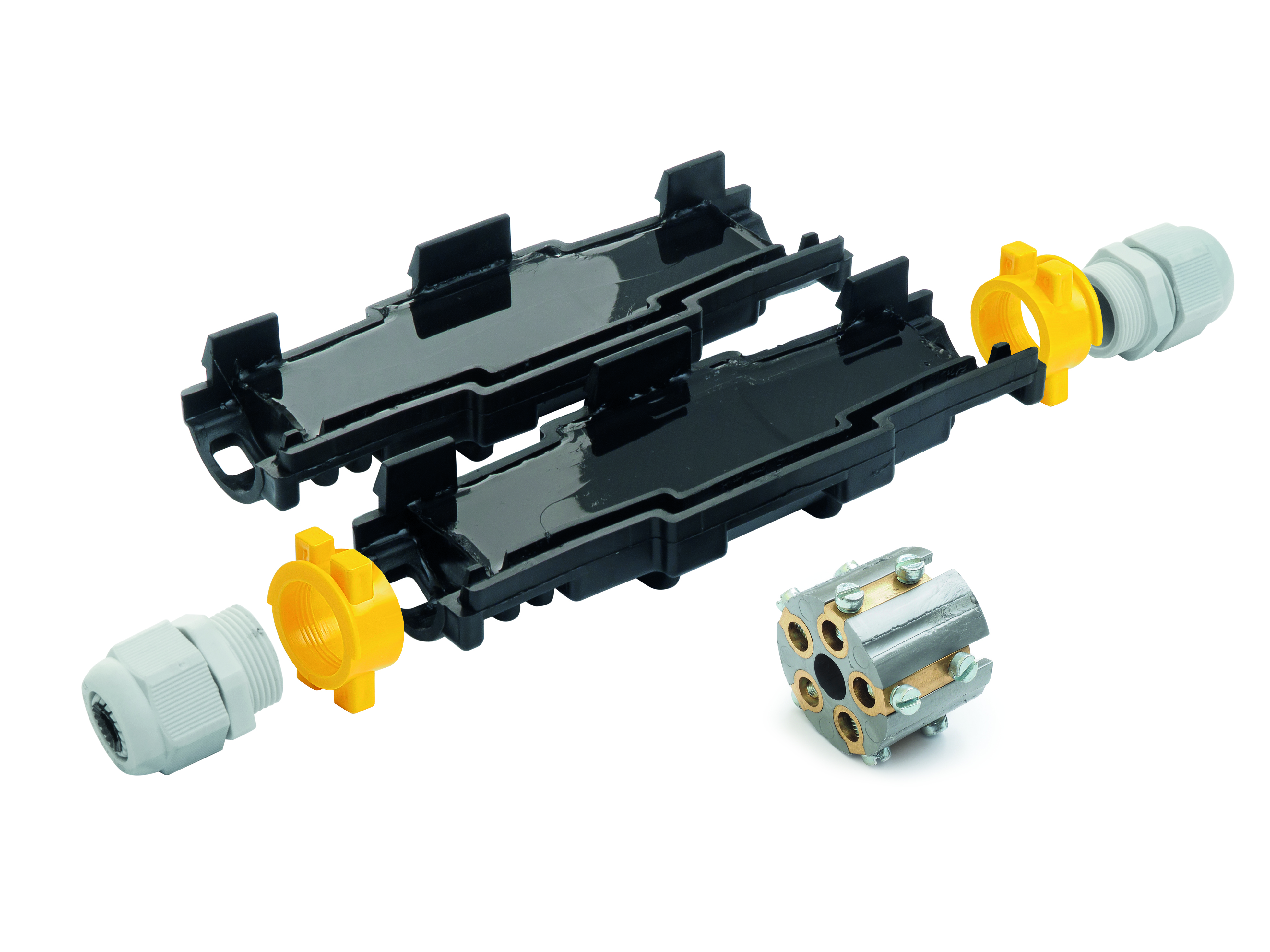

Mit Raytech Verbindungselementen liefert Grothe ein extrem schnell anzuwendendes, benutzerfreundliches und unbegrenzt haltbares Verbindungssystem für Stromkabel. Die gelgefüllten Verbindungsmuffen revolutionieren die Verbindung von spannungsführenden Kabeln und bieten Schutz, Isolation und Abdichtung selbst in widrigen Umgebungen.
Die Verbindungsmuffen ermöglichen eine absolut sichere Verbindung von Stromkabeln aller Art, die für den Einsatz im Erdreich und sogar unter Wasser (Schutzarten IP68 / IPX8 / IP69K) geeignet ist.
Eigenschaften:
Gel–gefüllte Verbindungsmuffe mit radialem Verschluss für Kabel mit extrudierter Isolierung bis 1 kV.
Hinweis:
Für einpolige Kabel nicht den Seperator mit Schraubverbinder installieren, sondern die Ader mit einem Crimpverbinder verbinden.
Maximaler Kabelaufbau: 5 x 10 mm² (ohne Kabelverschraubung 5 x 25 mm²)
Kabeldurchmesser: 16 - 20 mm (ohne Kabelverschraubung bis max. 31 mm)
